인버터 컴프레샤 V series

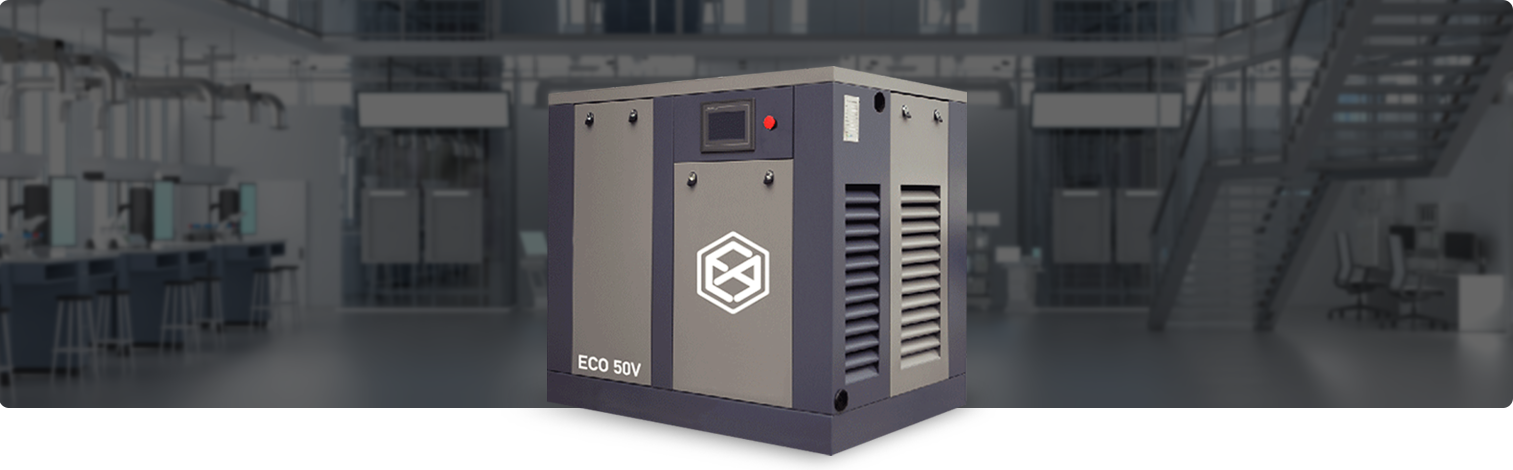

V series

ㆍ	Sensor less Vector Contr이을 통한 최청단 제어 운전
ㆍ	고효율(96%이상) 운전 및 면리한 유지보수
ㆍ	설정압 운전에 필요한 최적의 파라미터 자동설정(Auto tuning)
ㆍ	콤프레사 전용인버터 상시 부하을 120% 연속 운전가능
ㆍ	콤프레샤 전용 제어반을 통한 통합제어시스템

V series

ㆍ	Sensor less Vector Contr이을 통한 최청단 제어 운전
ㆍ	고효율(96%이상) 운전 및 면리한 유지보수
ㆍ	설정압 운전에 필요한 최적의 파라미터 자동설정(Auto tuning)
ㆍ	콤프레사 전용인버터 상시 부하을 120% 연속 운전가능
ㆍ	콤프레샤 전용 제어반을 통한 통합제어시스템

V series Parts

에어필터

이물질의 흡입은 공기압축기의 AIR END 수명에 직접적인 영향이 있으므로 에코에어는 높은 제진효율의 제품을 사용 하였습니다.

오일세퍼레이터필터

오일과 압축공기를 분리하는 필터로서 에코에 어는 정품제품을 적용하였습니다.

오일필터

순환오일의 이물질를 제거하여 AIR END를 보호하는 중요한 역할을 합니다. 오염물질을 완벽하게 제거하며 유지보수가 편리합니다.

흡입 조절 밸브

실린더타입을 채용하여 잦은 로딩과 언로딩을 요구하는 극한상황에서 안정적인 내구성을 가집니다.

오일쿨러

냉각효율을 고려하여 최적의 핀튜브 설계 악조건 속에서도 뛰어난 냉각성능을 발휘합니다.

에어필터

이물질의 흡입은 공기압축기의 AIR END 수명에 직접적인 영향이 있으므로 에코에어는 높은 제진효율의 제품을 사용 하였습니다.

오일세퍼레이터필터

오일과 압축공기를 분리하는 필터로서 에코에 어는 정품제품을 적용하였습니다.

오일필터

순환오일의 이물질를 제거하여 AIR END를 보호하는 중요한 역할을 합니다. 오염물질을 완벽하게 제거하며 유지보수가 편리합니다.

흡입 조절 밸브

실린더타입을 채용하여 잦은 로딩과 언로딩을 요구하는 극한상황에서 안정적인 내구성을 가집니다.

오일쿨러

냉각효율을 고려하여 최적의 핀튜브 설계 악조건 속에서도 뛰어난 냉각성능을 발휘합니다.

에어필터

이물질의 흡입은 공기압축기의 AIR END 수명에 직접적인 영향이 있으므로 에코에어는 높은 제진효율의 제품을 사용 하였습니다.

오일세퍼레이터필터

오일과 압축공기를 분리하는 필터로서 에코에 어는 정품제품을 적용하였습니다.

오일필터

순환오일의 이물질를 제거하여 AIR END를 보호하는 중요한 역할을 합니다. 오염물질을 완벽하게 제거하며 유지보수가 편리합니다.

흡입 조절 밸브

실린더타입을 채용하여 잦은 로딩과 언로딩을 요구하는 극한상황에서 안정적인 내구성을 가집니다.

오일쿨러

냉각효율을 고려하여 최적의 핀튜브 설계 악조건 속에서도 뛰어난 냉각성능을 발휘합니다.

고효율 인버터의 장점

50HP기준 모터 RPM에 따른 유량 생산량의 변화 및 전력량 변화

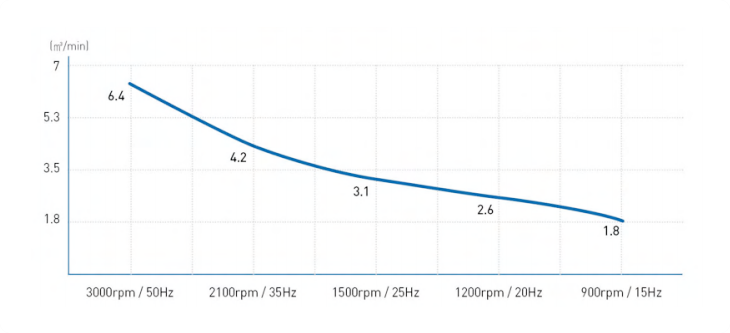

RPM 변화에 따른 분당유량 (㎡/min)

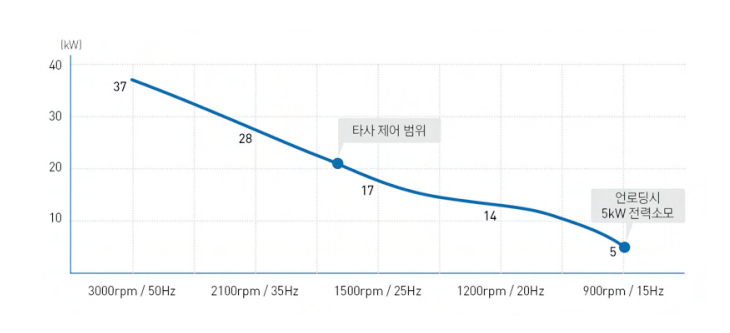

RPM 변화에 따른 전력량 (kW)

로딩을 70% 가정치에 대한 에너지 절감의 손익 그래프

에너지 소비 비율

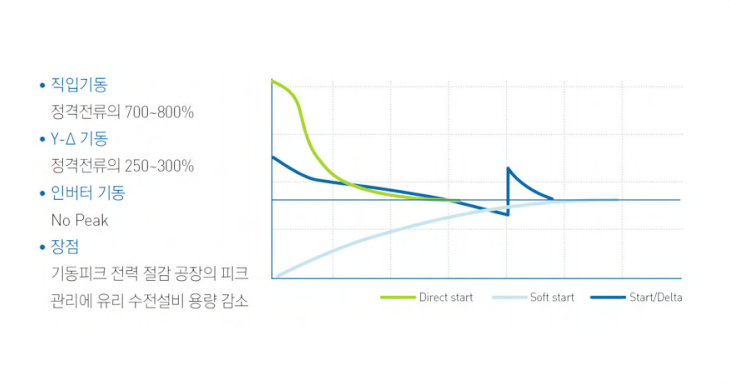

기동 시 전력량

일반 콤프레샤와의 에너지소비 및 압력조절 비교 그래프

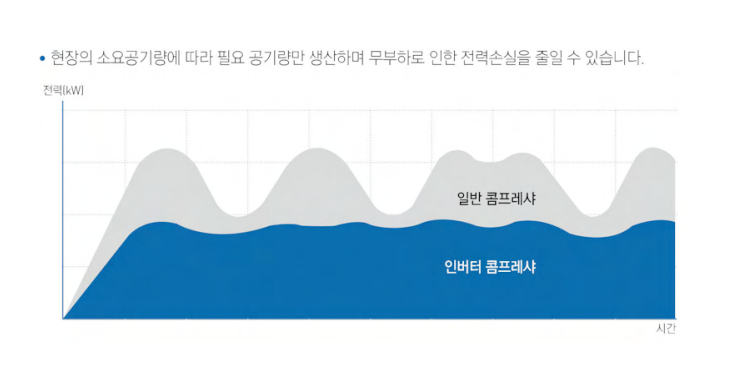

에너지소비 다이어그램

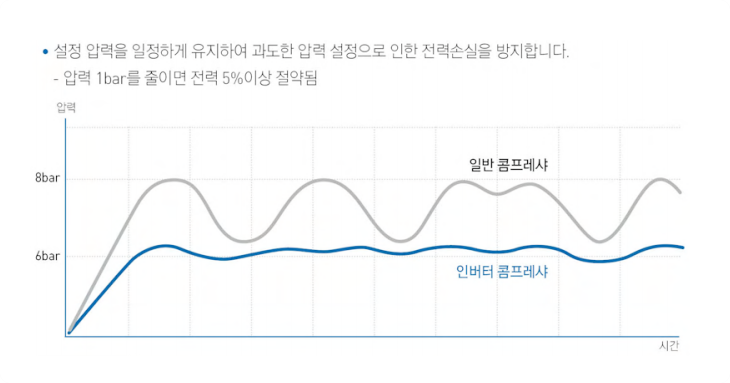

압력조절 비교 다이어그램

50HP기준 모터 RPM에 따른 유량 생산량의 변화 및 전력량 변화

RPM 변화에 따른 분당유량 (㎡/min)

RPM 변화에 따른 전력량 (kW)

로딩을 70% 가정치에 대한 에너지 절감의 손익 그래프

에너지 소비 비율

기동 시 전력량

일반 콤프레샤와의 에너지소비 및 압력조절 비교 그래프

에너지소비 다이어그램

압력조절 비교 다이어그램

50HP기준 모터 RPM에 따른 유량 생산량의 변화 및 전력량 변화

RPM 변화에 따른 분당유량 (㎡/min)

RPM 변화에 따른 전력량 (kW)

로딩을 70% 가정치에 대한 에너지 절감의 손익 그래프

에너지 소비 비율

기동 시 전력량

일반 콤프레샤와의 에너지소비 및 압력조절 비교 그래프

에너지소비 다이어그램

압력조절 비교 다이어그램

제품제원

항목		단위	ECO-10VPM	ECO-15VPM	ECO-20VPM	ECO-30VPM	ECO-50VPM	ECO-75VPM	ECO-100VPM
압력		bar/G	8	8	8	8	8	8	8
토출공기량		[㎥ / min]	0.5~1.1	0.8~1.53	1.2~2.4	1.8~3.6	3.2~6.4	5.2~10.4	6.5~13
압축기	구동방식		모터, 에어엔드직결
	흡입공기온도	℃	MAX 40
	토출공기온도	℃	흡입공기온도 +15
	냉각방식		공랭식
전동기	정격출력	kW	7.5	11	15	22	37	55	75
	1차전압	V	380~460
	주파수	Hz	60/50
	기동방식		인버터기동
토출관경		A	15	20	20	25	40	50	50
제어방식			마이콤제어/PID 인버터제어
소음레벨		dB[A]	68	70	70	70	75	75	78
치수[L×B×H]		mm	880 × 620 × 860	1050 × 720 × 1000	1050 × 720 × 1000	1120 × 820 × 1150	1280 × 970 × 1290	1820 × 1150 × 1580	1820 × 1150 × 1580
중량		kg	190	430	450	480	650	950	1060

항목		단위	ECO-10VPM	ECO-15VPM	ECO-20VPM	ECO-30VPM	ECO-50VPM	ECO-75VPM	ECO-100VPM
압력		bar/G	8	8	8	8	8	8	8
토출공기량		[㎥ / min]	0.5~1.1	0.8~1.53	1.2~2.4	1.8~3.6	3.2~6.4	5.2~10.4	6.5~13
압축기	구동방식		모터, 에어엔드직결
	흡입공기온도	℃	MAX 40
	토출공기온도	℃	흡입공기온도 +15
	냉각방식		공랭식
전동기	정격출력	kW	7.5	11	15	22	37	55	75
	1차전압	V	380~460
	주파수	Hz	60/50
	기동방식		인버터기동
토출관경		A	15	20	20	25	40	50	50
제어방식			마이콤제어/PID 인버터제어
소음레벨		dB[A]	68	70	70	70	75	75	78
치수[L×B×H]		mm	880 × 620 × 860	1050 × 720 × 1000	1050 × 720 × 1000	1120 × 820 × 1150	1280 × 970 × 1290	1820 × 1150 × 1580	1820 × 1150 × 1580
중량		kg	190	430	450	480	650	950	1060

항목		단위	ECO-10VPM	ECO-15VPM	ECO-20VPM	ECO-30VPM	ECO-50VPM	ECO-75VPM	ECO-100VPM
압력		bar/G	8	8	8	8	8	8	8
토출공기량		[㎥ / min]	0.5~1.1	0.8~1.53	1.2~2.4	1.8~3.6	3.2~6.4	5.2~10.4	6.5~13
압축기	구동방식		모터, 에어엔드직결
	흡입공기 온도	℃	MAX 40
	토출공기 온도	℃	흡입공기온도 +15
	냉각방식		공랭식
전동기	정격출력	kW	7.5	11	15	22	37	55	75
	1차전압	V	380~460
	주파수	Hz	60/50
	기동방식		인버터기동
토출관경		A	15	20	20	25	40	50	50
제어방식			마이콤제어/PID 인버터제어
소음레벨		dB[A]	68	70	70	70	75	75	78
치수[L×B×H]		mm	880 × 620 × 860	1050 × 720 × 1000	1050 × 720 × 1000	1120 × 820 × 1150	1280 × 970 × 1290	1820 × 1150 × 1580	1820 × 1150 × 1580
중량		kg	190	430	450	480	650	950	1060

항목		단위	ECO-125VPM	ECO-150VPM	ECO-200VPM	ECO-250VPM	ECO-300VPM	ECO-350VPM	ECO-400VPM
압력		bar/G	8	8	8	8	8	8	8
토출공기량		[㎥ / min]	7~14.9	9.8~19.7	12.5~25.4	15~31.9	19~42	21~50.8	25~55.0
압축기	구동방식		모터, 에어엔드직결
	흡입공기온도	℃	MAX 40
	토출공기온도	℃	흡입공기온도 +15
	냉각방식		공랭식
전동기	정격출력	kW	90	110	160	185	220	250	300
	1차전압	V	380~460
	주파수	Hz	60/50
	기동방식		인버터기동
토출관경		A	50	65	65	100	100	100	125
제어방식			마이콤제어/PID 인버터제어
소음레벨		dB[A]	78	78	78	80	82	82	85
치수[L×B×H]		mm	1820 × 1150 × 1580	2300 × 1500 × 1850	2400 × 1700 × 2050	3000 × 1900 × 2200	3000 × 2200 × 2500	3000 × 2200 × 2500	3500 × 2300 × 2700
중량		kg	1250	1900	2800	3300	3500	4200	4800

항목		단위	ECO-125VPM	ECO-150VPM	ECO-200VPM	ECO-250VPM	ECO-300VPM	ECO-350VPM	ECO-400VPM
압력		bar/G	8	8	8	8	8	8	8
토출공기량		[㎥ / min]	7~14.9	9.8~19.7	12.5~25.4	15~31.9	19~42	21~50.8	25~55.0
압축기	구동방식		모터, 에어엔드직결
	흡입공기온도	℃	MAX 40
	토출공기온도	℃	흡입공기온도 +15
	냉각방식		공랭식
전동기	정격출력	kW	90	110	160	185	220	250	300
	1차전압	V	380~460
	주파수	Hz	60/50
	기동방식		인버터기동
토출관경		A	50	65	65	100	100	100	125
제어방식			마이콤제어/PID 인버터제어
소음레벨		dB[A]	78	78	78	80	82	82	85
치수[L×B×H]		mm	1820 × 1150 × 1580	2300 × 1500 × 1850	2400 × 1700 × 2050	3000 × 1900 × 2200	3000 × 2200 × 2500	3000 × 2200 × 2500	3500 × 2300 × 2700
중량		kg	1250	1900	2800	3300	3500	4200	4800

항목		단위	ECO-125VPM	ECO-150VPM	ECO-200VPM	ECO-250VPM	ECO-300VPM	ECO-350VPM	ECO-400VPM
압력		bar/G	8	8	8	8	8	8	8
토출공기량		[㎥ / min]	7~14.9	9.8~19.7	12.5~25.4	15~31.9	19~42	21~50.8	25~55.0
압축기	구동방식		모터, 에어엔드직결
	흡입공기 온도	℃	MAX 40
	토출공기 온도	℃	흡입공기온도 +15
	냉각방식		공랭식
전동기	정격출력	kW	90	110	160	185	220	250	300
	1차전압	V	380~460
	주파수	Hz	60/50
	기동방식		인버터기동
토출관경		A	50	65	65	100	100	100	125
제어방식			마이콤제어/PID 인버터제어
소음레벨		dB[A]	78	78	78	80	82	82	85
치수[L×B×H]		mm	1820 × 1150 × 1580	2300 × 1500 × 1850	2400 × 1700 × 2050	3000 × 1900 × 2200	3000 × 2200 × 2500	3000 × 2200 × 2500	3500 × 2300 × 2700
중량		kg	1250	1900	2800	3300	3500	4200	4800
